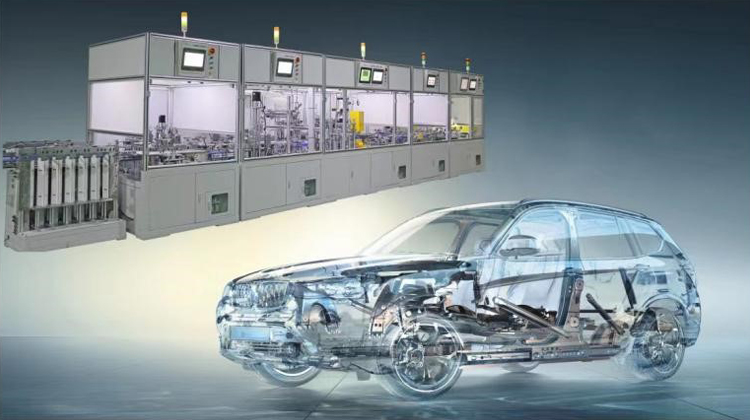

新能源汽車電機軸承合套裝配及檢測線，是針對新能源汽車驅動電機關鍵軸承，進行研發及設計優化。在滿足自動化生產要求的基礎上，對關鍵軸承合套工序進行升級，增加配對倉數量，增加溝徑多角度旋轉測量功能，滿足軸承關鍵服役性能參數研究需要。
-
適用行業
汽車制造企業品控
汽車維修或檢測機構
科研院所實驗室建設
-
設備特點
高質高效，全自動化作業
料倉數量在常規設備上進行增至16對16，鋼球倉10個，能最大限度滿足用戶配對要求，且使用料倉數量可進行設置，屏蔽部分料倉
合套規則、料倉公差，均可用戶自行設定，滿足合套參數研究需要
-
功能描述
整線采用直線式輸送方式，進行各裝配及檢測工序
軸承內圈、外圈、上下保持架，由人工疊料擺放到指定工位，設備實現半自動供料
可實現軸承外尺寸:內徑、外徑、端高檢測
可實現軸承關鍵尺寸:內外圈溝徑檢測，并根據用戶設定合套規則進行自動配對合套
可實現軸承靈活性檢測、游隙檢測、振動檢測
可根據客戶需求量身定制
-
主要參數
驅動方式: 氣動傳動、電機傳動
運行電壓: 除測振設備380V，其余設備均220V
氣壓:0.4-0.5Mpa
適用范圍: 6210軸承或同類型規格相近軸承 (調整工裝)
尺寸測量分辨率精度: 0.1um，10次重復精度: 1.5pm。
![]()
