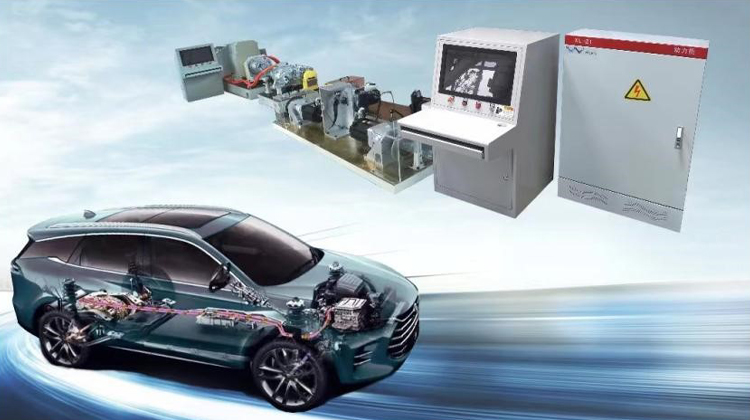

新能源汽車電機加載測試設備，是針對作為新能源汽車三大電之一，永磁驅動電機的性能進行測試實驗的設備。通過變頻交流電力測功機加載，系統采集電機各項數據進行分析并繪制曲線，協助研究人員對電機性能進行了解和開展相關研究。具有瞬態加載、反拖切換、動態堵轉、帶載啟動等功能，能夠精準閉環控制電力測功機在穩態和動態工況下的轉速、扭矩、功率功能。用戶按照試驗要求編輯工況表，工況表中含輸入轉速、加載扭矩、時間等信息，按輸入?yún)?shù)值給輸入電機施加驅動力矩和轉速，在一個工況完成后，系統根據下一個工況表要求提示后，驅動電機和加載電機分別按照下一個工況的轉速和扭矩進行控制。
-
適用行業
汽車制造企業品控
汽車維修或檢測機構
科研院所實驗室建設
-
設備特點
測試設備具有工作可靠，自動化程度高和安全報警功能強大等特點，可提供實驗過程設備溫度、轉速、轉矩異常狀態報警提示
信息傳輸自動化、數字化，以提高其抗干擾能力
配備試驗電源模塊，完美支持電驅動試驗
-
功能描述
電機空載試驗、負載試驗、電機堵轉試驗
電機最高轉速、超速試驗
電機電壓波動于峰值功率試驗和電機控制器特性(效率)測試
連續紀錄所有的測試數據，在線圖形顯示所有的測量和計算數據
數據采集通道、保存路徑、采樣頻率等參數設定；具有人工或者自動啟動參數測量過程的能力
可自動生成測試結果報表，并可修改報表模板，
可根據客戶需求量身定制
-
主要參數
被測電機額定功率50~70KW，額定轉速23000r/min
最高轉速12000r/min，具有調速功能
扭矩檢測量程:500N·m、精度:±0.5%FS
轉速檢測量程:10000r/min、精度:±02%FS
輸出電壓精度:0.1%FS、分辨率:0.1V
輸出電流精度:0.1%FS、分辨率:0.001A
功率精度:0.2%FS、分辨率:0.1W
![]()
